粉末冶金件为什么容易生锈？气相防锈技术原理与长效防护方案

2026-07-15 14:05:45 9

粉末冶金件因内部呈疏松多孔的“海绵状”结构，极易吸附并滞留水分与加工液，是天生的易锈材料。要实现长效防护，行业公认的优选方案是气相防锈（VCI）技术——以气相防锈纸包裹工件或层间铺垫，外层配合气相防锈袋密封，并搭配不可逆吸水型干燥剂控制内部湿度。相比传统防锈油，气相防锈无油污、免除油、防护更均匀，已成为发动机齿轮、含油轴承、同步器齿毂等粉末冶金件的主流防锈方式。

核心要点

多孔结构是粉末冶金件锈蚀的根源，水分与加工液残留是主要诱因。

气相防锈（VCI）是当前主流优选方案，正在全面替代污染大、易造成内部隐性锈蚀的传统防锈油。

标准防护组合：气相防锈纸包裹 + 气相防锈袋密封 + 不可逆吸水型干燥剂。

干燥剂优先选用不可逆吸水的氯化镁型；慎用受热会二次释放水分的硅胶、蒙脱石型。

一

什么是粉末冶金件

粉末冶金是集制粉、混料、压制成型、高温烧结于一体的精密加工工艺，具备材料利用率高、加工工序精简、产品性能稳定等核心优势，被广泛应用于汽车、机械、电子等领域的零部件制造。

行业常见粉末冶金制品包括：发动机正时齿轮、凸轮轴、油泵齿轮、变速箱同步器齿毂与齿圈、含油轴承、离合器片、制动片、高速钢工具、磁性元件等。

二

粉末冶金件为什么天生易锈

粉末冶金件的核心结构特性，决定了它比普通钢件更易锈蚀。根源可归结为三点：

内部多孔，像海绵一样储水储液

烧结前，金属粉末颗粒之间存在大量间隙；烧结过程中多数粉末并不熔融，因此烧结后工件内部呈疏松多孔结构，类似海绵状。这种结构会主动吸附并滞留液体和水分，成为锈蚀的温床。

加工液渗入孔隙后难以彻底清除

在后序加工中，加工液、淬火液、清洗液等液体易渗入工件内部。若清洗不彻底、烘干不到位，残留在孔隙内的液体会直接引发锈蚀，且这类锈蚀往往由内向外，难以察觉。

水溶性物质吸湿受潮，诱发腐蚀

加工液、淬火液、清洗液中含有大量水溶性物质，既溶于液态水，又会吸附空气中的气态水分。它们残留在工件表面或孔隙内，吸湿受潮后便成为持续的锈蚀诱因。

三

从源头减少锈蚀：配液与清洗建议

配置各类加工液时优先选用纯水，避免引入水溶性杂质残留。

清洗环节增加漂洗槽数量并勤换漂洗水，尽可能降低水溶物残留浓度。

烘干务必彻底——尤其在进入下一道防护工序（如浸油、封装）之前，避免把水分封闭在孔隙内部。

四

从源头减少锈蚀：配液与清洗建议

针对粉末冶金件的防锈，行业先后采用过多种工艺。下表对比各方法的原理、优势与局限，便于按工件类型选型：

防锈方法	原理	优势	局限 / 现状
淬火处理	缩小工件表面孔隙，减少腐蚀性介质侵入	辅助提升防锈性能，兼顾力学性能	淬火液中的水溶性盐类必须彻底清洗，否则适得其反
蒸汽处理	在铁基工件表面形成致密氧化膜	形成物理抗蚀保护层，稳定耐久	仅适用于铁基粉末冶金件
烧结后浸油	油品填充孔隙，隔绝空气与水分	对需自润滑零件兼具润滑作用	油品污染大，现仅用于含油轴承等自润滑件，已不普遍
传统防锈油	表面油膜隔绝水氧	有一定短期防锈效果	烘干不彻底会封闭水分造成内部隐性锈蚀；污染大、需额外除油，正逐步淘汰
气相防锈（VCI）	缓蚀分子挥发并吸附于金属表面形成分子级保护膜	无油污、免除油、可渗入孔隙、防护均匀	当前行业主流优选方案

五

气相防锈技术：原理与核心优势

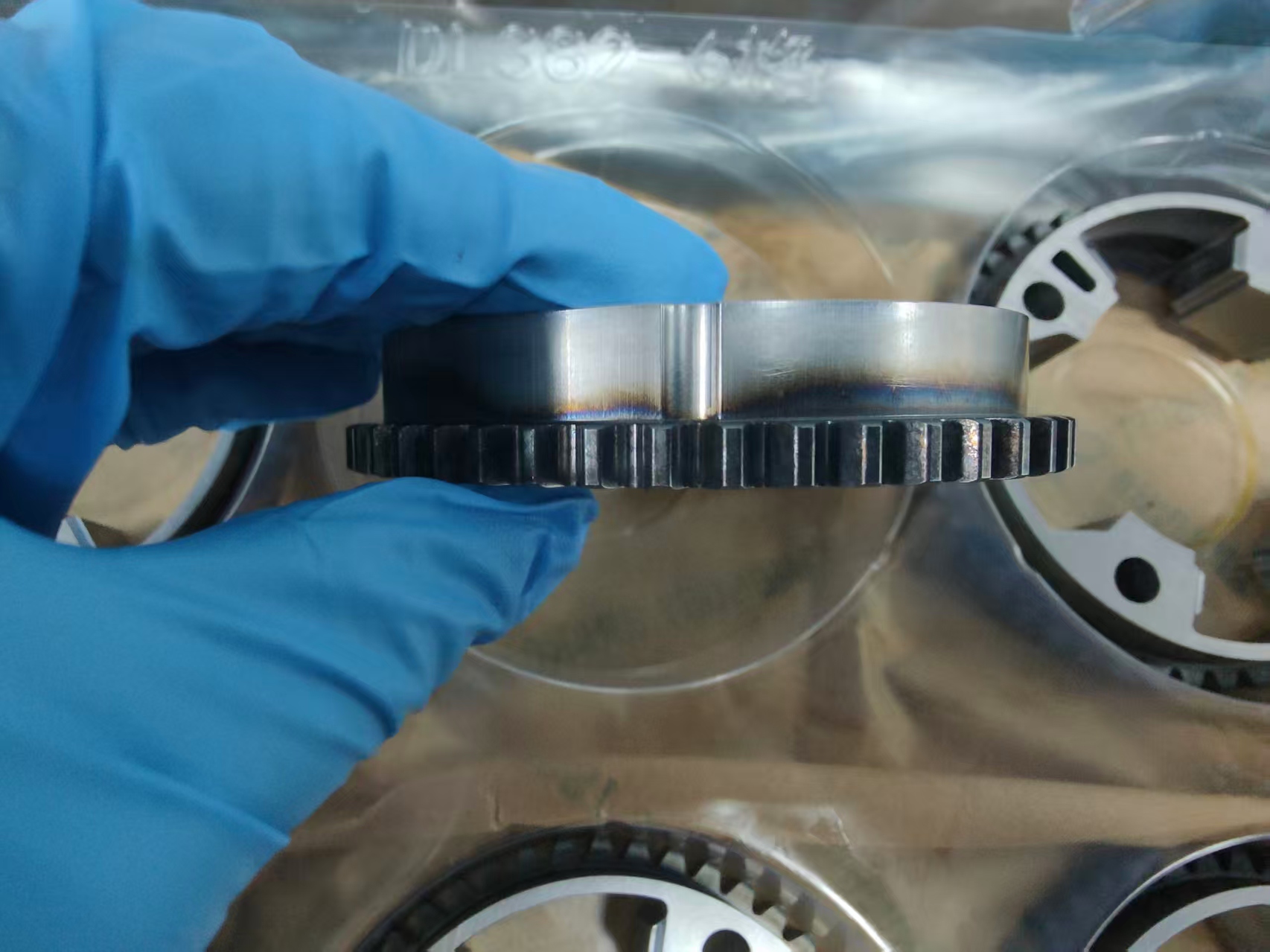

气相防锈技术（VCI，Vapor Corrosion Inhibitor）是当前粉末冶金件防锈的优选方案。其缓蚀剂在常温下缓慢挥发出防锈分子，在金属表面吸附形成分子级保护膜，阻断水、氧对金属的电化学腐蚀过程。

关键在于：防锈分子的挥发特性使其能够渗入孔隙、缝隙等油品难以覆盖的部位——这恰好契合粉末冶金件多孔的结构特性。因此，气相防锈不仅避免了油品污染和后续除油工序，防护也比油膜更均匀、更彻底。

标准操作流程

确认工件已彻底清洗并充分烘干，孔隙内无残留水分与加工液。

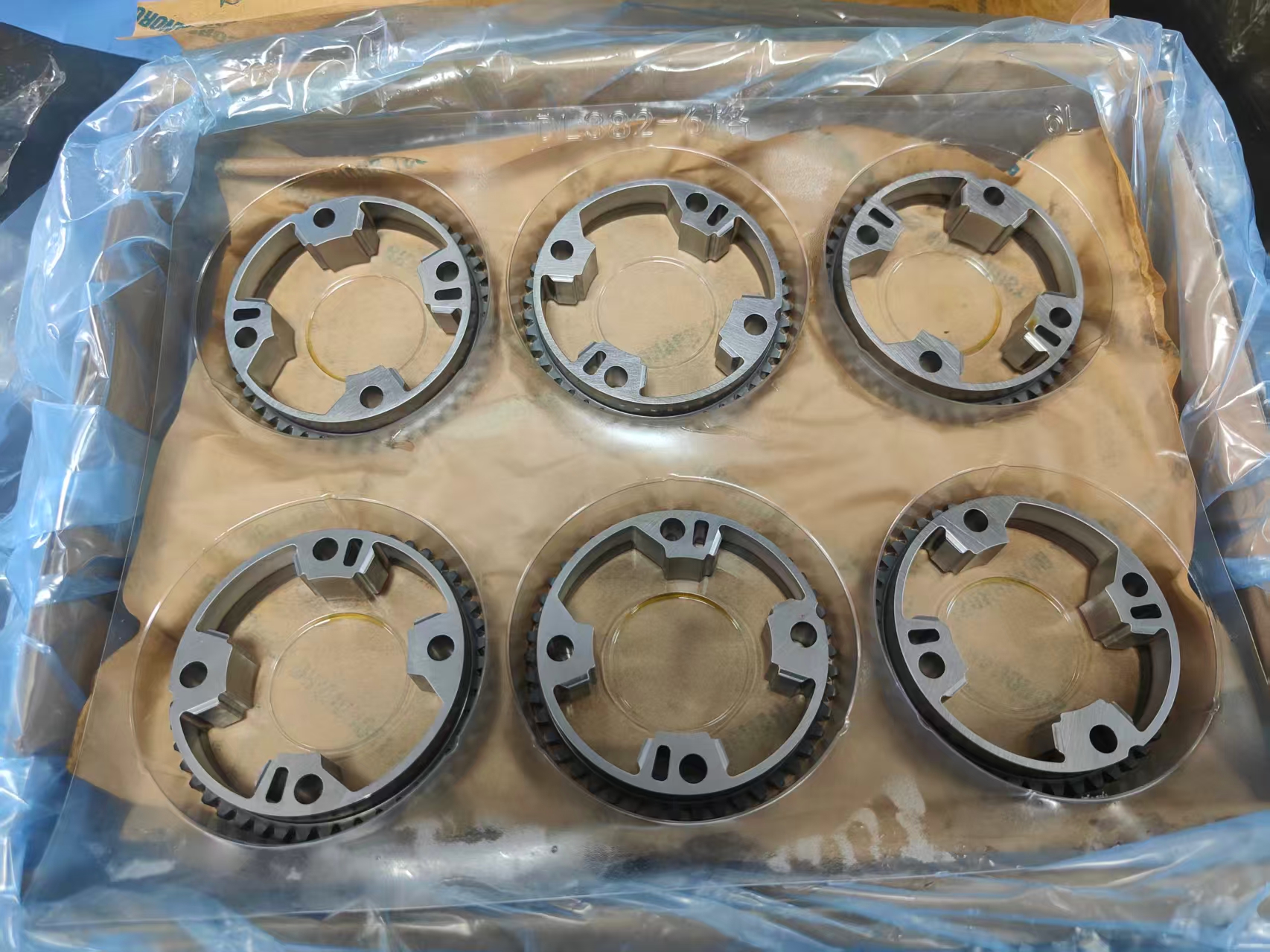

采用气相防锈纸逐件包裹工件；批量码放时在层与层之间铺设防锈纸。

外层配合气相防锈袋进行严密封装，形成密闭的防锈空间。

在封装内放入适量干燥剂，控制内部湿度。

封口密封，标注批次与日期，按规范条件储运。

六

粉末冶金件干燥剂选型

粉末冶金件对水分极为敏感，干燥剂搭配需格外注意，核心原则是“只吸不放”——避免干燥剂吸水后在环境升温时二次释放水分，反而引发锈蚀。

干燥剂类型	吸水特性	适用建议
氯化镁（不可逆吸水型）	吸水后不可逆，不会二次释放	优先选用，更契合粉末冶金件的敏感特性
蒙脱石型	吸水可逆，升温可能释放水分	可用但需保证充足用量，控制环境温度波动
硅胶型	吸水可逆，升温可能释放水分	可用但需保证充足用量，控制环境温度波动

七

常见问题（FAQ）

粉末冶金件为什么比普通钢件更容易生锈？

因为它内部是疏松多孔的“海绵状”结构，会主动吸附并滞留水分和加工液，且孔隙内的残留液体难以彻底清除，锈蚀常由内向外发生。

气相防锈能完全替代防锈油吗？

在粉末冶金件防护上，气相防锈是更优选择。它无油污、免除油、能渗入孔隙均匀防护，避免了防锈油“封闭水分造成内部隐性锈蚀”和“需额外除油”的缺陷。传统防锈油正逐步被淘汰。

为什么不推荐烧结后浸油？

油品易造成污染，且会增加后序除油负担。目前仅适用于含油轴承这类需要自润滑的零件，已不再作为通用防锈手段普遍使用。

气相防锈的有效防护期有多长？

有效期取决于封装完整性、干燥剂用量以及储运环境等因素。在规范封装、密封良好的条件下可实现长期防护。

干燥剂选错会有什么后果？

若选用吸水可逆型干燥剂且用量不足，环境升温时它会把已吸附的水分重新释放到密闭空间内，反而成为工件锈蚀的诱因。因此优先选不可逆吸水的氯化镁型。

结语

粉末冶金件的防锈，本质是一场与“多孔结构 + 残留水分”的持久战。从纯水配液、彻底清洗烘干，到以气相防锈（VCI）配合专用干燥剂的密封防护，形成一套完整的长效防护体系，才能真正为精密粉末冶金件筑牢防线。

如需针对具体工件（发动机齿轮、含油轴承、同步器齿毂等）定制气相防锈方案与选型建议，欢迎联系布兰诺技术团队获取一对一支持。

｜布兰诺工业包装

｜“包装、保护、安全”

粉末冶金件为什么容易生锈？气相防锈技术原理与长效防护方案

为您推荐
